  • Логістичний склад для зберігання заморожених та охолоджених продуктів.

Логістичний склад для зберігання заморожених та охолоджених продуктів.

 1  2  3  4  5  6  7  8
 1
 2
 3
 4
 5
 6
 7
 8

Виконані роботи:

ТОВ "Про Тек Вікна Україна" в с. Зимна Вода, Пустомитівського району, Львівської області"

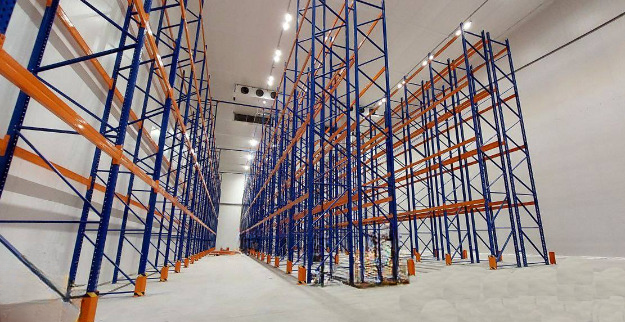

Проектом передбачалось блок «холодних складів» обладнаних системами холодопостачання для підтримки низьких температур, загальною площею 21 000м2.
Відповідно до потреби замовника було реалізовано ці приміщення як для середньо температурних камер з діапазоном температур 0…+8 ˚С для зберігання фруктів, овочів та охолоджених продуктів харчування, так і низькотемпературних камер з діапазоном температур -25…-18 ˚С для зберігання заморожених продуктів харчування.
Також було реалізоване експедиційні приміщення з температурами  +8…+12 ˚С, та транспортні коридори. Загальна холодопродуктивність більше 2МВт.

Охолоджувальний об'єм холодильних та морозильних камер складався з уніфікованих панелей відповідної товщини.
Підлога камер утеплена шаром екструдованого пінополістиролу відповідної товщини. У морозильних камерах додатково передбачається двоконтурна система електричного підігріву підлоги для запобігання промерзання шару ґрунту під даними приміщеннями. Максимальна висота охолоджуваного складу може становити до   11,5 м.

Для кожної камери передбачались спеціальні холодильні двері, які мають необхідні теплоізоляційні  характеристики та забезпечують необхідну щільність.
Для забезпечення необхідних температурних режимів у охолоджуваних приміщеннях також передбачався ряд холодильних систем, які працюють на фреоні R507A (з безпосереднім охолодженням). Дані системи проектуються на базі обладнання визнаних та всесвітньовідомих виробників як Bitzer (холодильні компресори),Guntner (повітроохолоджувачі, повітряні конденсатори), Carel, Castel, Danfoss, Alco (холодильна автоматика).

Обладнання підбиралось виходячи з принципів максимальної енергоефективності, та надійності роботи, а саме:
- випарники і конденсатори великої площі, що забезпечують менше осушування продукту та безперебійну роботу в жарку пору і економію електроенергії до 5% на компресорах;
- для випарників підбиралися електронні регулюючі вентилі подачі фреону, які забезпечують плавну роботу установки у всьому діапазоні;
- для додаткової економії електроенергії в холодний період року на системах встановлено можливість роботи при "плаваючій температурі конденсації";
- встановлено загальну систему моніторингу яка дає можливість дистанційно спостерігати за роботою усіх компонентів, змінювати налаштування, відстежувати аварійні ситуації;
- у щитах управління холодильними системами встановлено захист від пропадання та перекосу напруг фаз живлення, контроль роботи м магнітного пускача компресора, автоматичні вимикачі та контактори всіх двигунів та ТЕНів системи, індикація напруги живлення, робочих режимів та аварій, система регулювання тиску (температури) конденсації, захист від аварійних тисків (по фреону і мастилу), захист від заливання компресора фреоном при виникненні аварійних ситуацій, передбачено роздільне включення навантаження компресора та ТЕНів розморожування (для зменшення навантаження на електричну мережу).

На даному об'єкті було встановлено такий вид обладнання:

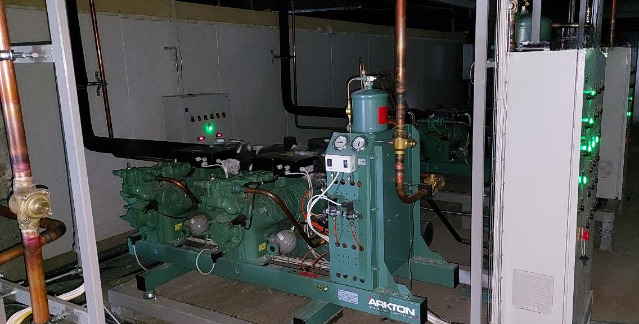

1. Централі (багато компресорна станція) на базі поршневих та гвинтових компресорів Bitzer:
AZ-BK-2x6FE-44YE-2шт;
AZ-BK-3x6FE-44YE-2шт;
AZ-BK-3x6GE-40YE-1шт;
AZ-BKI-1xHSK7451-70+2xHSK7451-70E-1шт;
AZ-BKI-1xHSK7471-90+2xHSK7471-90E-2шт;

2. Конденсатори повітряного охолодження Roen Est і Guntner:
CJR-612-140N (CJR-612524)-1шт;
GCHC RD 045.2/23-52-4234939M-1шт;
GCHC RD 050.2/12-49-4240735M-8шт;
GCHC RD 050.2/23-53-4235614M-2шт;
GCHC RD 050.2/23-53-4235615M-2шт;
GCHC RD 050.2/24-53-4235821M-1 шт;
GCHV RD 090.2OF_14A-1 шт;
GCHV RD 090.2OF/14A-65-0CXB.293M-1 шт;

3. Холодильні агрегати на базі компресорів Bitzer:
AS-4CES-6Y/DVR1500-2шт;
AS-4HE-25Y/RHC45B-1шт;
AS-4JE-15Y/RHC30B-1шт;
AS-6FE-44Y/RHC60B-8шт;
AS-6FE-50Y/RHC60B-2шт;
AS-6GE-40Y/RHC60B-2шт;

4. Повітроохолоджувачі ECO Modine та Guntner:
CTE 504B4 -1шт;
GACC RX 050.2/2SN/HNA7E.UNNN-3шт;
GACC RX 050.2/2SN/JNA7E.UNNN-10шт;
GACC RX 050.2/3SN/HNA7E.UNNN-18шт;
GACC RX 050.2/3SN/HNA7E.UNNN-10шт;
GACV RX 080.1LF/2A-70.A -3 шт;
DHN 067C/37-2 шт;
DHN 067C/27-2 шт;
DHN 067D/37-6 шт;
DHN 051C/37-E-2 шт;
GADC RX 035.2/4-70.A -4 шт;
GADC RX 035.2/3-70.A-2 шт;
GACC RX 031.1/2-70.A-1 шт;
GADC RX 035.2/2-70.A-1 шт;
GACV RX 080.1JF/2A-70.A-3 шт;
GACC RX 050.2/2-70.E-8 шт;
GACV RX 071 1JF 2A-70 E-3 шт;
GACV RX 071.1HF/3A-70.E-1 шт;
GACV RX 071.1HF/2A-70.E-1 шт;
S-DHN 046C/27-E-1 шт;
GACC RX 050.2/3-70.E-2 шт;
5. Модулі ресиверні Arkton  AMZ/RV120-1-2шт; AMZ/RV250-1-3шт; AMZ/RV500-1-2шт; AMZ/RV500-2-1шт;
6. Електронні регулюючі вентилі Carel E2V24B, E2V30B, E2V35B, E3V45SSR10, E3V55SSR10.
7. Автоматика Castel і Alco- вентилі кульові 6570/5, 6570/7, 6570/9, 6570/М18, 6571/25А, 6571/28А, 6590/11, 6590/17, 6591/17, 6591/М42, 6591/М64, віброгасники 7690/17, 7690/9, 7690/М42, 7690/М64, вставки H48 / 4490/А, клапани соленоїдні 1068/M12A6, 1078/5A6, 1078/M12A6, 1079/7A6, 1098/5A6 , 1098/6A6 , 1098/7A6, 1099/9A6, 200RB6T5 (16мм), клапани зворотні 3122/11, 3122/17, 3122/9, 3122/М22, 3132W/5,  реле тиску PS1-A5A, PS2-L7A, PS2-А7A, трансформатори ЕСТ 323,
ЕСТ 623, силові елементи ХВ 1019 SW-1B, ТРВ XC726SW-2B, ТРВ ХВ 1019 SW40-1B, Дюза X 11873-B4B, дюзи X 11873-В5В, X 22440-B7B, X 22440-B8B, X 9117-B6B.
8. Система моніторингу на основі контролера AK-SM 820 Danfoss 080Z4004 разом з контролерами AK-PC 551 (080G0283) Danfoss, EKC 202B І/Р,  EKC 302D, картами мережевими EKA 178A, шт
